電源不要ですぐに使える振動測定器
振動の原因を特定し振動対策できる「揺れウォッチャー」

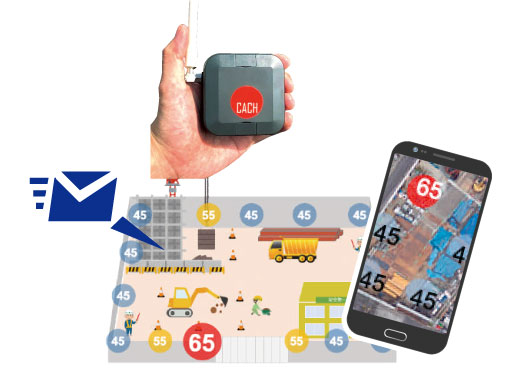

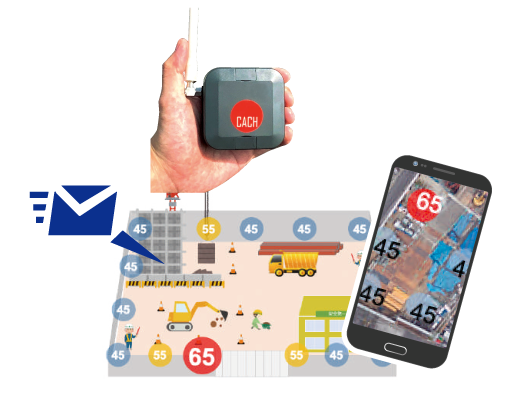

振動計測器を簡単設置するイメージ

※お客様の導入実績より

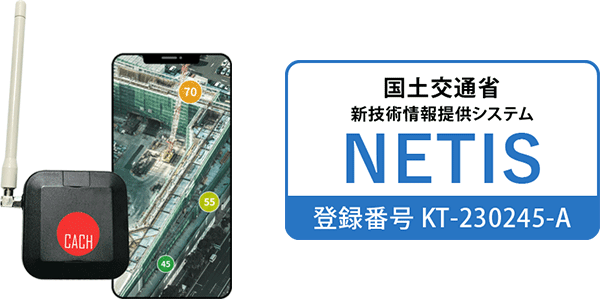

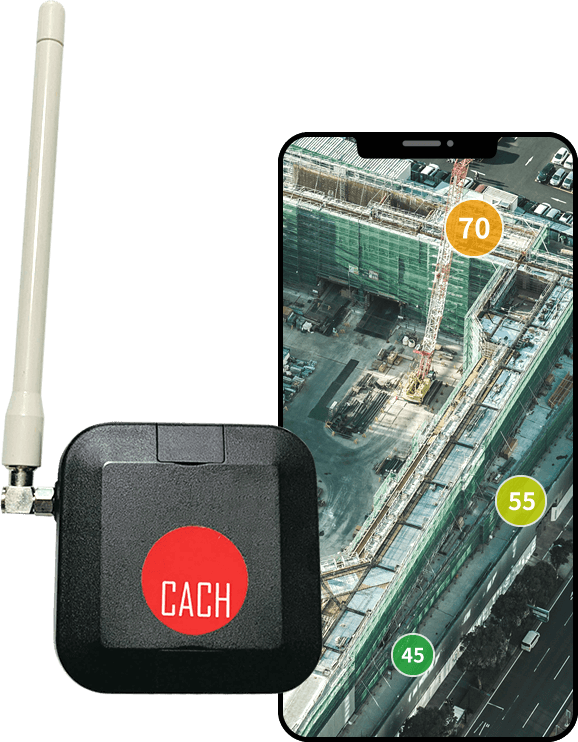

振動計測機揺れウォッチャーの本体

大手ゼネコンでの導入実績多数の振動測定器

揺れウォッチャーは振動の原因を明確化
工事現場の生産性向上に
貢献します!

簡単な振動測定器「揺れウォッチャー」の特徴

  • 1. 手のひらサイズかつ電源が不要なので簡単に複数の箇所に設置ができる
  • 2. 振動が大きい場所を現場図面と重ねてスマホで簡単に特定できる
  • 3. 即座にデータを解析して振動の予防立案ができる
従来の工事現場の管理
振動対策
振動計測機は大型で電源が必須
振動のお知らせ機能なし
1箇所程度の計測しかできず原因特定が困難
振動の表示板は大型で設置が煩雑・電源必須
振動データの解析に時間と手間がかかる
振動源の特定が難しく有効な対策を講じにくい
振動対策・振動計測器
揺れウォッチャー導入後の工場管理
振動対策
振動計測機は電池で動く手のひらサイズ(約8cm角)
一定以上の振動はメールでお知らせ
複数個所の計測ができ原因地点を明確にできる
スマホで振動データを現場図面に重ねて簡単に確認できる
即座に振動データを解析することができ原因が特定しやすい
データを基に予測予防策立案が可能
電話

お電話でお問い合わせ

050-3699-7470
メール

メールでお問い合わせ

お見積もり・お問い合わせ
メリット①

振動の大きい地点を
「一目で把握」して対策

大きい地点を把握して振動対策
メリット②

振動の原因を
「効率的に特定」して対策

原因特定で振動対策
メリット③

アラートメールで
「振動を抑制」して対策

アラートメールで振動対策
振動対策を問い合わせる
揺れウォッチャーは、
振動の計測・振動源の特定・振動の抑制を
ワンストップで実現できます。
電話

お電話でお問い合わせ

050-3699-7470
メール

メールでお問い合わせ

お見積もり・お問い合わせ
振動対策・振動測定器

振動の大きい地点を
「一目で把握」できる

01

振動対策は「多点計測」
前提条件です

振動対策を行うためには、「振動の原因」を特定する必要があります。振動の原因を特定するためには、「振動が起きている箇所」を把握することが前提条件になります。従来の振動表示板や振動測定器は通常、計測できるのは1箇所のみです。揺れウォッチャーなら多点計測が可能になり「どこでどのくらいの振動が発生しているか?」をひと目で把握することができます。

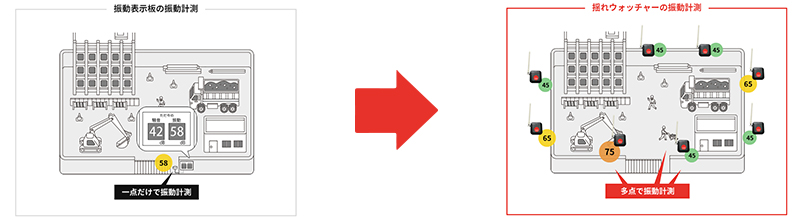

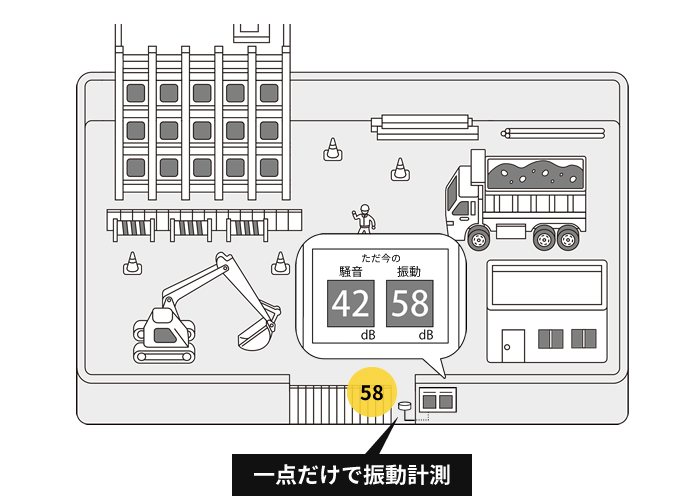

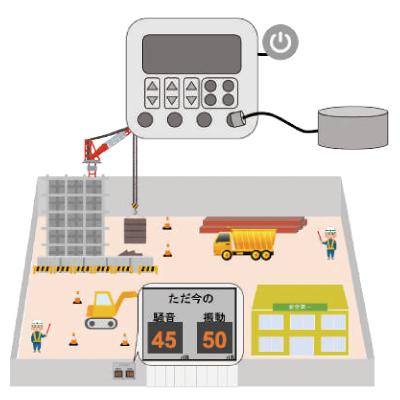

振動表示板の振動計測

振動表示板の振動計測イメージ

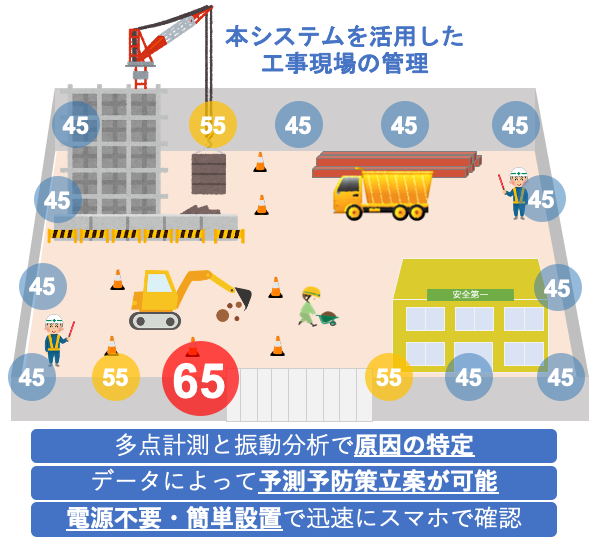

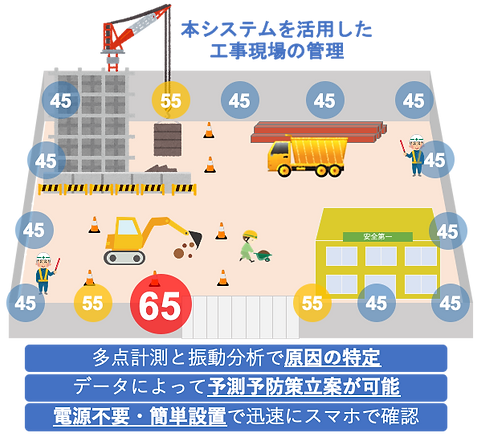

揺れウォッチャーの振動計測

揺れウォッチャーの振動測定
02

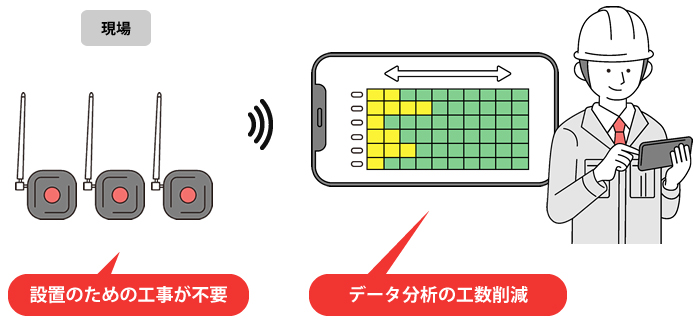

電源不要・設置カンタン、
移動もラクラク

従来の振動測定器の場合、外部電源が必要になります。振動対策できる場所が制限されたり、設置する手間もかかります。
揺れウォッチャーなら、振動計測したいところに「置くだけ」で振動対策完了。工事の進捗状況などによる設置場所の変更も容易にできます。

  • 外部電源は不要
  • コンパクト(75mm×75mm×35mm)
  • 設置は簡単

※初期設定や設置のために外注業者や技術担当者は不要

振動対策・振動測定器

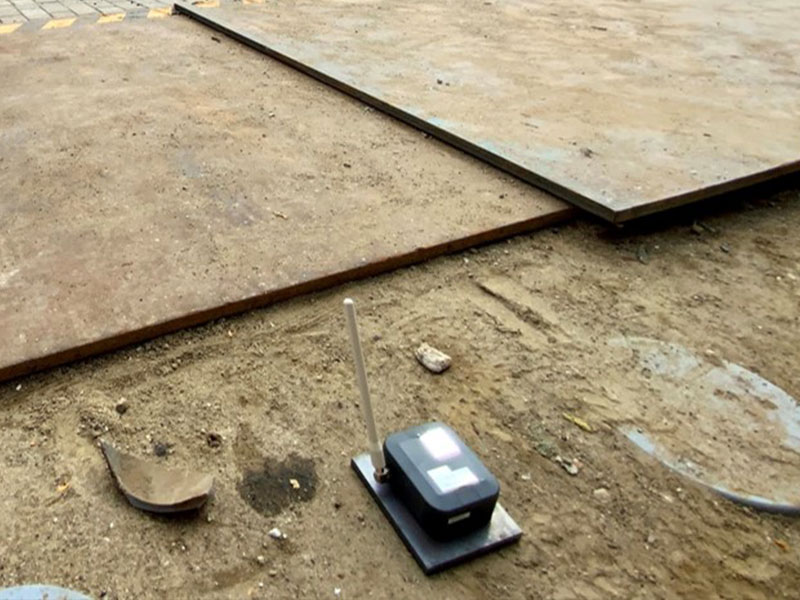

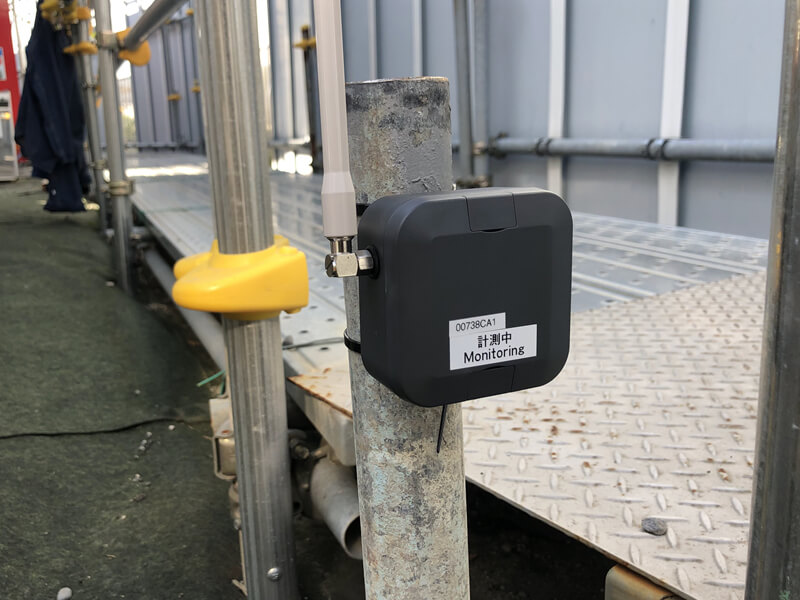

振動対策を打込単管への設置打込単管への設置

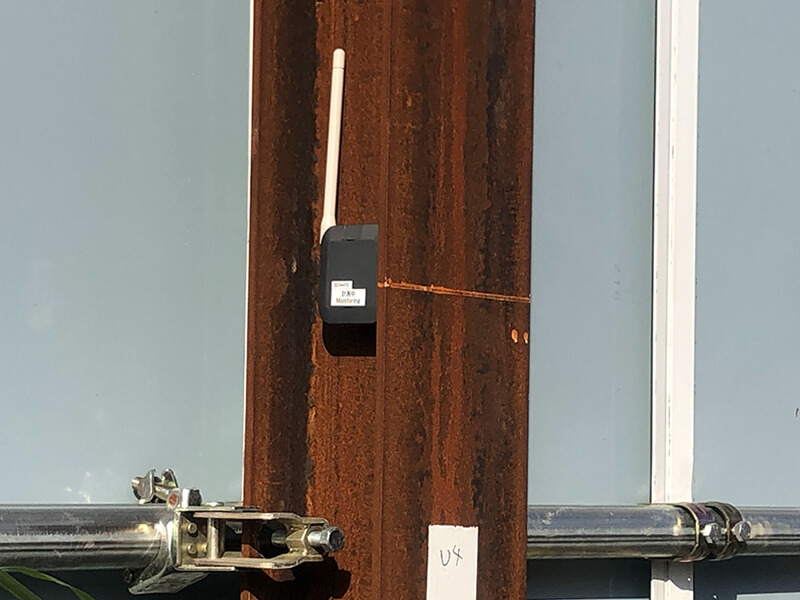

振動対策をH鋼への設置H鋼への設置

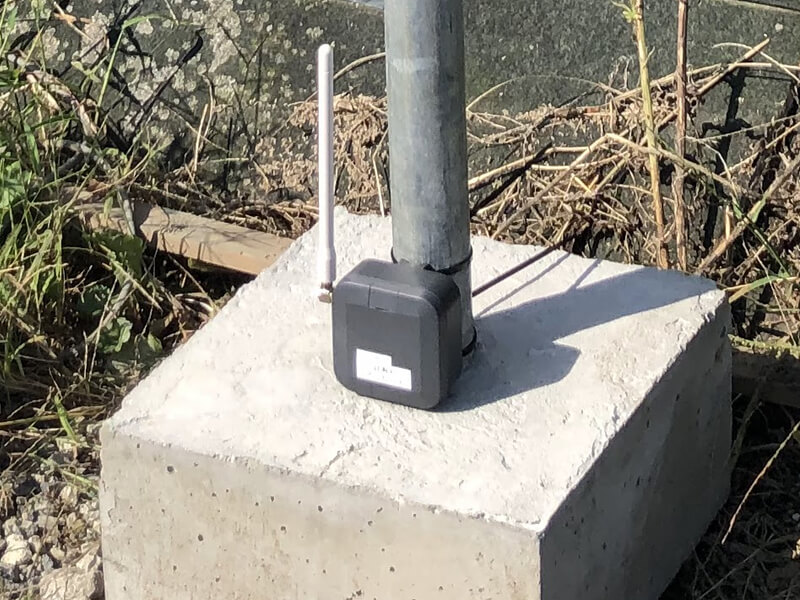

振動対策を埋込基礎付単管への設置埋込基礎付単管への設置

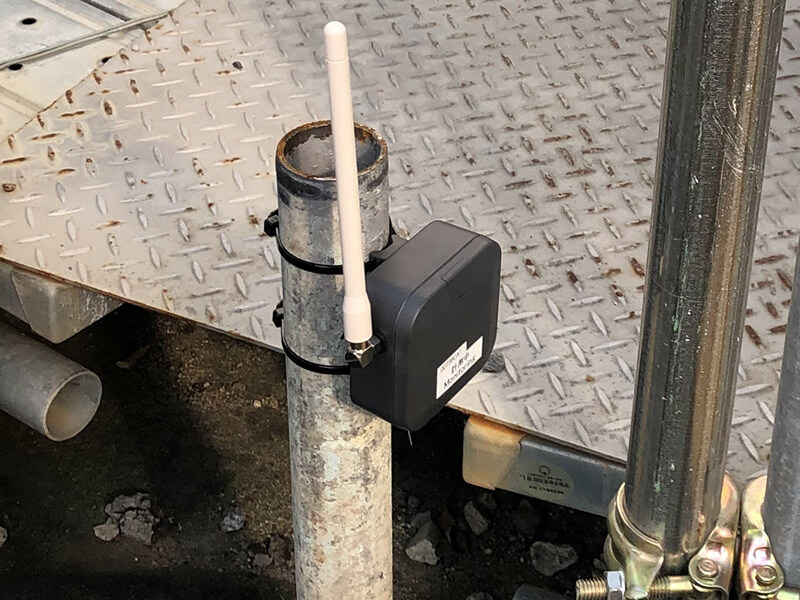

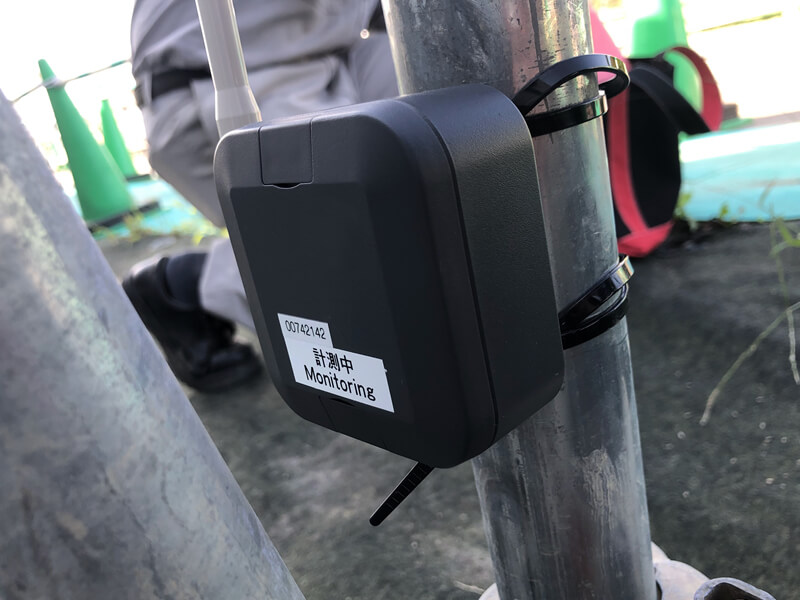

振動対策を既設単管への設置既設単管への設置

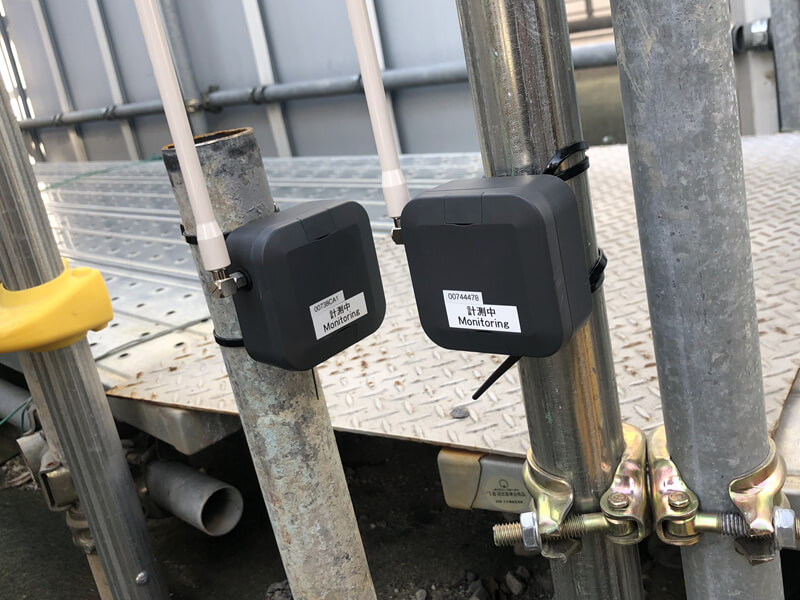

振動対策を単管への2台設置単管への2台設置
振動対策を打込単管への設置打込単管への設置
磁石が内蔵されているため、鉄板などの垂直面にも
取り付けることができます。
03

スマホやPCで振動を
いつでも・どこでも確認

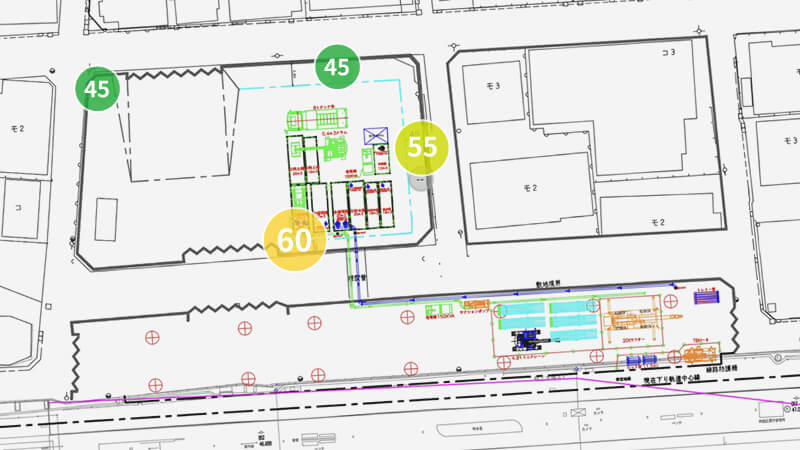

計測したデータは、任意のスマホ・PC・タブレットなどでタイムリーに閲覧することができます。WEBで管理画面にログインできるため、振動対策にソフトウェア等のインストールは一切不要。現場写真や図面を重ね合わせて表示することができるので、各所の振動値を一目で把握できます。

振動対策
振動対策にソフトウェア等のインストールは一切不要
振動対策

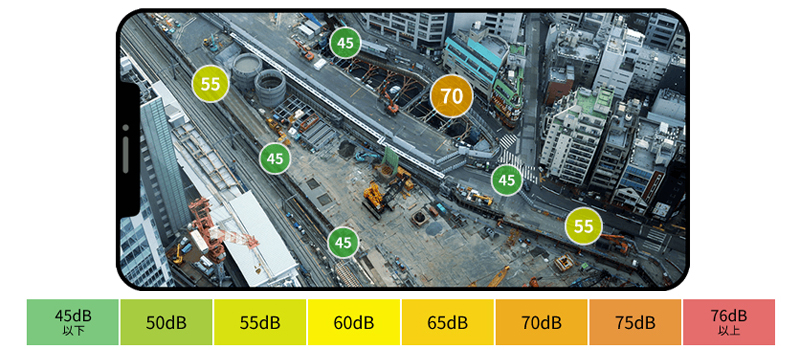

振動レベルを8段階で色分け(凡例)
振動対策
揺れウォッチャーを導入することで、
近隣住民や環境に配慮した
振動の管理ができるようになります。
振動対策
TEL : 050-3699-7470
振動対策
振動対策

振動の原因を
「効率的に特定」

周波数分析を自動で実行

従来の振動測定器では、計測した振動データをPCに入力し、専用ソフトウェアで周波数分析を行う必要がありました。揺れウォッチャーは周波数分析を自動で実行し、その結果をダイレクトにスマホ/PC画面に表示します。手間なくスピーディーに周波数分析を行えるので、振動源を効率的に特定することができます。

従来の振動分析

振動対策

揺れウォッチャーの振動分析

振動対策

振動源となっている
重機を特定

周波数分析データを蓄積していくことで、重機の種類や作業内容、地盤の状況などを踏まえて振動源を特定できるようになります。

振動対策

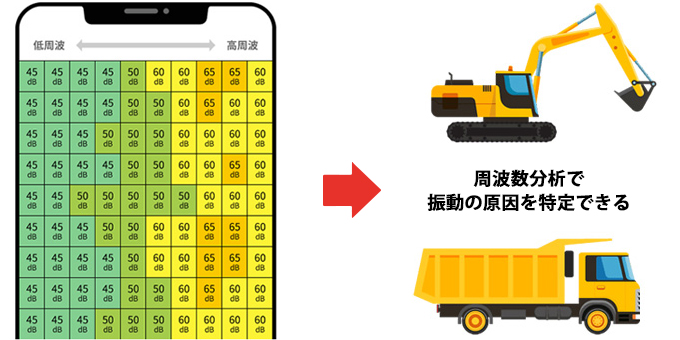

振動対策のケースダンプトラックとバックホウ、
どちらが振動の原因か?

揺れウォッチャーの
周波数分析で特定する
  • 分析結果パターンA
  • 分析結果パターンB

※タブをクリックして振動対策の分析結果を切り替えられます。

振動対策の周波表
振動対策の周波表

低周波側の振動が大きい場合は
ダンプトラックが振動源
であると特定!

計測地点ごとの振動データが蓄積されてくると「地盤条件」「重機の種類・作業内容」ごとに特徴が見られるようになります。これにより「どの重機による何の作業の振動なのか?」を特定し、速やかに振動対策をすることができます。

振動対策・振動計測器
「多点計測×周波数分析」だからこそ、
振動源を特定できます。
振動対策・振動計測器
TEL : 050-3699-7470
振動対策・振動計測器
振動対策

アラートメールで
「振動を抑制」

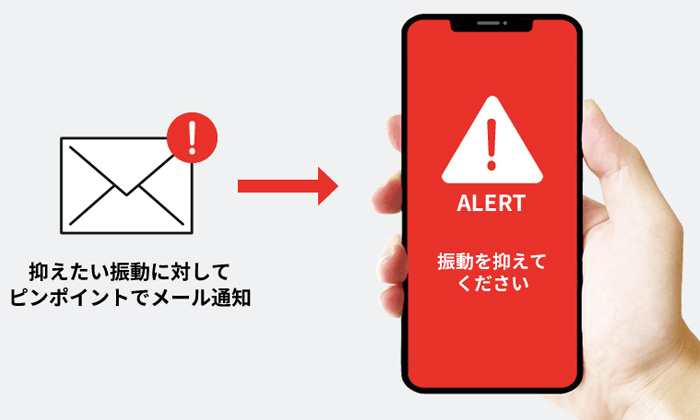

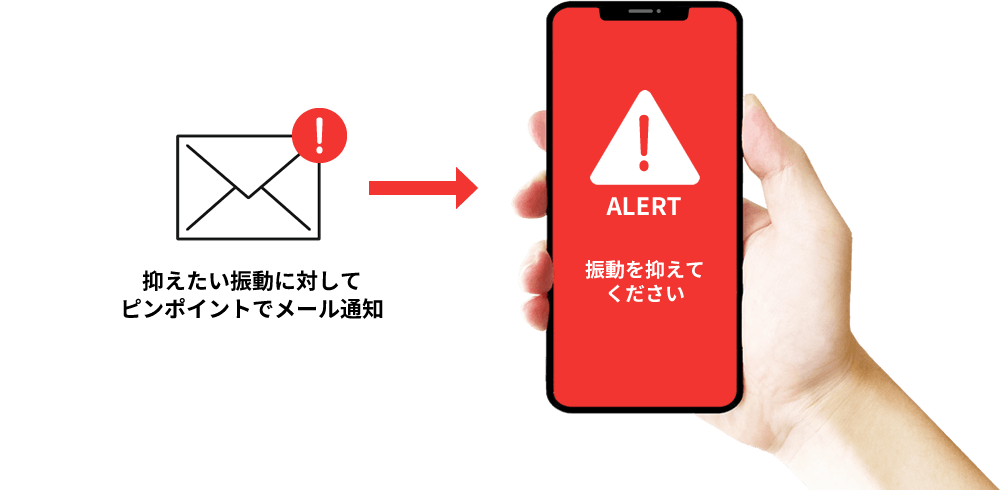

アラートメール通知機能

一定の振動値を超えた場合に、振動源に近い重機オペレーターへアラートメールを通知する機能があります。アラートメールにより丁寧な重機操作を促し、振動を抑制する効果を発揮します。(土木学会論文:[ VI-95 ]多点計測型振動モニタリングシステムを活用した現場での振動抑制への適用)メール通知する条件やタイミングは細かく設定できるので、苦情・クレームに繋がり得る振動に対してのみ、ピンポイントで振動対策を行うことができます。

振動対策
振動対策
振動対策

振動対策のケースダンプへの土砂積み込み作業の
振動を低減した事例

項目 単位 導入前 導入後
振動の計測対象ダンプ台数 42 39
平均積込回数 回 / 台 8.4 9.3
積込時間 分秒 / 台 2 : 44 2 : 59
振動
データ
最大振動レベル dB 65 60
55dB以上検出割合 13 4
60dB以上検出割合 1 0

出典「土木学会論文:[ VI-95 ]多点計測型振動モニタリングシステムを活用した現場での振動抑制への適用」

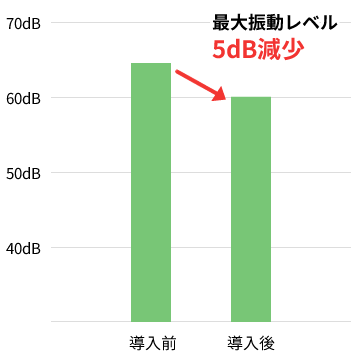

最大振動レベル
振動対策・振動計測器

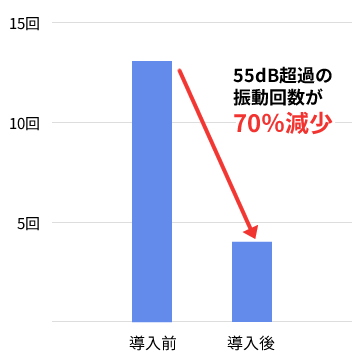

55dB以上検出割合
振動対策・振動計測器
振動対策・振動計測器
揺れウォッチャーを導入することで、
振動を減らすための
具体的な対策が打てるようになります。
電話

お電話でお問い合わせ

050-3699-7470
メール

メールでお問い合わせ

お見積もり・お問い合わせ

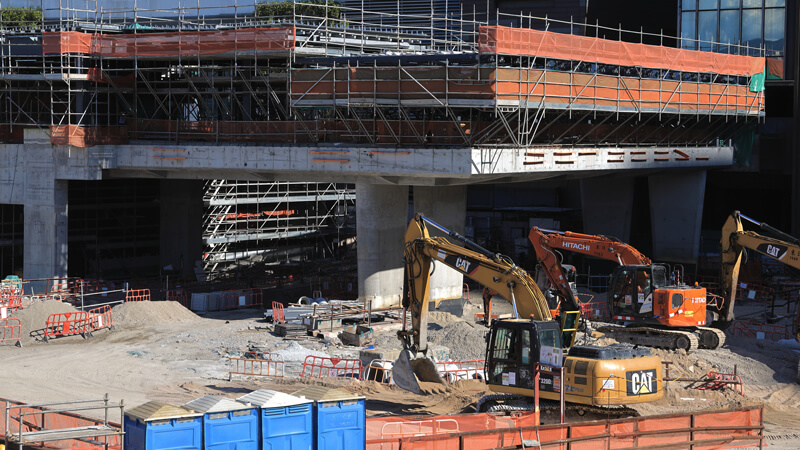

振動対策の導入事例

振動対策・振動計測器

A社

  • 現場概要ビル解体(土木)
  • 敷地面積28,000 m²
  • 揺れウォッチャー設置数3個
振動対策導入のきっかけ

解体工事開始時から振動標示版は設置していましたが、近隣住民からブレーカーや圧搾機による振動について苦情が寄せられました。そのため、複数地点の振動を計測しながら、苦情が来ないような工事管理をする必要がありました。

振動対策導入後の効果

苦情をいただいていた方の住居近くの振動をピンポイントで簡単に計測できました。また、揺れウォッチャーの機能を活用して振動を抑制する工事監理を行ったところ、苦情を減らすことができました。

振動対策・振動計測器

B社

  • 現場概要工場建設(建築)
  • 敷地面積5,000 m²
  • 揺れウォッチャー設置数20個
振動対策導入のきっかけ

新規の工場建設にあたって、隣接する工場から「振動を計測せよ」という指示がきました。振動(特定建設作業に関する規制基準値は75dBよりも低い)の影響によって、その工場で生産している製品の品質が劣化する可能性があるとの理由でした。これにより、振動計測を行わないと工事を進めることができないという背景がありました。

振動対策導入後の効果

揺れウォッチャーを設置し、10地点の振動データを隣接する工場に開示しました。これによって工事を進行することができました。

振動対策・振動計測器

C社

  • 現場概要鉄道近接工事(土木)
  • 敷地面積2,300 m²
  • 揺れウォッチャー設置数4個
振動対策導入のきっかけ

鉄道の線路付近なので振動が常に発生していました。工事現場では振動源となる機器(大型発電機や振動ふるい)が設置されることになっていました。それらの機器の設置前と設置後で、どのくらい近隣住民に振動の影響があるか把握をしたいという経緯がありました。

振動対策導入後の効果

揺れウォッチャーを設置しで振動計測を行うと、機器の影響で発生する振動は意外と少ないことが判明しました。工事の振動なのか、鉄道が通過するときの振動なのか、見分けが周波数分析によってできるようになり、工事管理がしやすくなりました。

振動対策・振動計測器

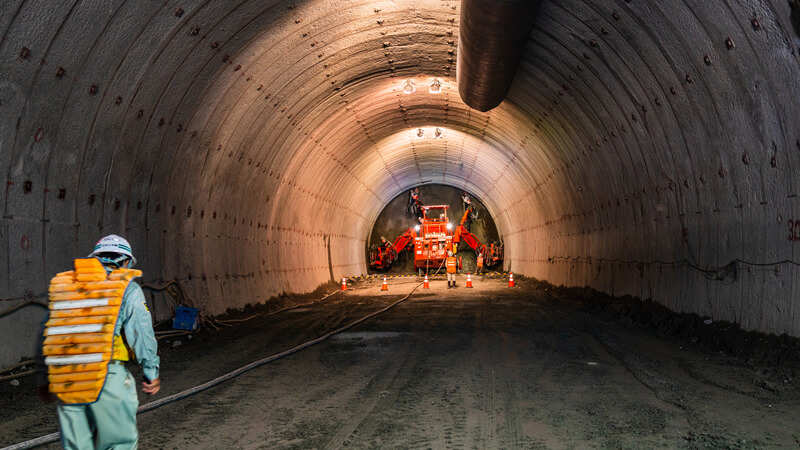

D社

  • 現場概要地下トンネル工事(土木)
  • 敷地面積3,500 m²
  • 揺れウォッチャー設置数10個
振動対策導入のきっかけ

トンネル工事に伴う振動への注目度が上がっていること受けて、揺れウォッチャーを導入しました。トンネル施工時の振動計測とその情報開示について、発注者(国や高速道路会社)の意識が高くなっていると思います。

振動対策導入後の効果

工事入札の加点になりました。従来の標示版よりも簡易的に振動を計測できることや、工事状況に応じて、振動の計測点を簡単に変更できることが評価されました。

振動対策・振動計測器
TEL : 050-3699-7470
振動対策・振動計測器

振動対策の基礎知識

振動対策するイメージ

振動対策とは?

    振動対策とは工事の際に起きる大きな音やぶつかりなどによる大きな振動や騒音を防ぐための対策です。

振動対策をするメリットは?

工事は近くの住民やオフィスで仕事をする人たちのストレスになりがちです。せめて大きな音や振動は少なくできるように対策しておくとクレームが圧倒的に少なくなります。また、振動により周りの環境に影響を与えないためにも振動対策はしておくと良いでしょう。

振動対策の種類はあるの?

振動対策には組み込み型やフット型・振動対策プレートなどさまざまな種類がありますが、揺れウォッチャーは導入も対策も非常に簡単です。大掛かりな振動対策を試す前に、まずは簡易的な振動対策の種類から試してみましょう。

振動対策するイメージ

振動測定はどうしたらいい?

    振動測定は簡単にできない機械も多いです。しかし今回は簡単に振動測定できる「揺れウォッチャー」を使用した場合の手順を紹介します。

振動測定は「置くだけ」

揺れウォッチャーなら振動する箇所に置くだけで振動値が測定できます。メールでアラートも来るので、本社やテレワークをしている社員にも振動の様子が伝えられます。

振動測定のポイント

揺れウォッチャーでの測定が「70db」を超えると周りの人が不快になる可能性が高い振動となります。できるだけ多くの工事では60db以下を目指すと良いでしょう。また、時間帯によっても振動を気にする必要があります。特に人々が眠っている深夜から早朝は振動対策をしておかないとクレームが出る場合があります。振動が85dbを超えてしまうと、周りの人が驚いたり置き物が倒れる可能性がある振動と言われています。

振動対策するイメージ

振動を対策するには?

    振動対策には壁に振動対策したり、振動している機械に軽減装置をつけたりする必要がありますが、まず初めに「どこからどのくらい振動が来ているのか」を把握する必要があります。

振動を感知する方法

揺れウォッチャーを使い振動が出ている根源を探ります。振動の大元が分かったら、その振動がどれくらいの大きさなのかも確認しておきましょう。その大きさにより振動対策が必要なのか、必要でないのか判断をしていきます。

振動対策が必要になった場合

揺れウォッチャーで大きな振動が見られると判断できたら防振ブロックや振動吸収パッドなどを利用し、振動の大元の震えを抑える作業に入ります。逆に、揺れウォッチャーを利用すると「実はそこまで振動は大きくなかった」という結果も見られ、振動対策が不要となるケースもあります。

振動対策するイメージ

振動対策が必要な原因6選

    振動の対策が必要になる主な作業をいくつか紹介します。

1.工具を使用する作業

電動ドリルやハンマー、チェーンソーなどの工具を利用する場合、騒音や振動が大きくなる可能性が高いです。

2.重機を利用する作業

ショベルやクレーン・ダンプカーやフォークを利用する場合も大きな振動が起こります。

3.材料を運ぶ作業

重機を利用するケースが多いですが、木材や鋼材を運ぶ際も大きな振動が起こる可能性が高いです。

4.解体作業

特に建築物の解体作業は、さまざまな騒音や振動が出ます。効率化を図るために解体の際は騒音や振動を気にしないで建築物を崩すので、クレームが出やすい作業です。

5.大型車両を利用する作業

また、大型の車を利用する作業も振動が出ます。簡易的なカースロープを設置しても、車両が出入りする際に大きな振動が発生します。

6.大きな声を発生させる作業

大きな声を出して連携を取る必要がある作業も騒音や振動が出ます。こちらは工場より他人が通る歩道や道路でよく発生しやすいです。

技術提案に揺れウォッチャーを盛り込むメリットとは?

技術提案について

技術提案書とは

    技術提案書は公的な土木建設事業などで入札をする際に必要となる書類です。
    プロポーザル入札方式の募集のときには用意しなければならない書類で、技術内容や費用などの詳細について審査を受けて採用されるかどうかが決まります。
効果的な技術提案書の書き方

技術提案書で採用の可否が大きく左右される可能性が高いため、決定打となるくらい大事な書類という認識を持って作成することが必要になります。
技術提案書には技術の特徴を明確にして、他社との違いがわかることや、クライアントの課題解決になる根拠を具体的に示すことが重要です。

技術提案時の差別化ポイントとして揺れウォッチャーを活用しよう

技術提案書に工事中によくある苦情やクレームを減らす取り組みや具体的な商品の紹介を入れることでクライアントから高評価を得ることができるでしょう。
例えば、「揺れウォッチャー」を導入することで、近隣住民や環境に配慮した振動の管理ができるようになり苦情の削減につなげることが可能となります。
技術提案をする際に、価格を抑えつつ苦情を減らせる取り組みとして、揺れウォッチャーを活用することで、他社との差別化を図ることができます。

CACH(カック)は独自のIoTデバイスの開発およびサービスを提供するスタートアップ企業です。揺れウォッチャーは大手ゼネコンとの共同開発によって、振動対策のために創られたサービスです。他にも変形のモニタリングサービス(国交省の技術カタログ掲載)を提供しており、多くの工事現場に導入されています。

社名
CACH株式会社
所在地
〒141-0001 東京都品川区北品川5-5-15大崎 ブライトコア4階
設立
2016年 10月
代表者
鈴木良昌
事業概要
IoTに関する機器開発及びソフトウェアの開発
